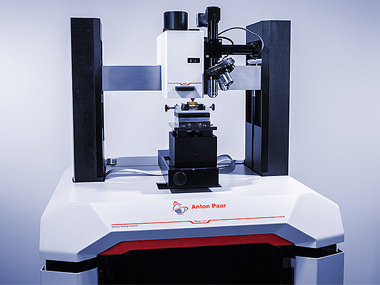

針對高需求用戶范圍廣泛的測試儀
微米劃痕測試儀廣泛用于表征厚度小于 5 μm 的薄膜和涂層的結合力。它還是分析有機和無機軟質涂層和硬質涂層的常用儀器。
全景成像模式：將所有傳感器進行同步，輕松快速地分析涂層與基體結合力和耐劃傷性能
安東帕持有美國專利 8261600 和歐洲專利 2065695。全景模式是劃痕儀軟件最重要的特征。劃痕后，您可以選擇用選配的自動同步的傳感器：聲發射、位移、載荷和摩擦力傳感器來與全景進行同步。當采用全景成像模式時，可以隨時離線分析劃痕。
粘彈性材料表征使用前掃描和多次后掃描測量模式
在劃痕之前、過程中和后，位移傳感器 (Dz) 一直跟蹤并記錄樣品的表面的輪廓。因此，它可以在劃痕過程中和劃痕之后評估針尖的劃入深度。根據時間進行多次后掃描可以獲得聚合物的粘彈性隨時間的依賴性。
即使在曲面和粗糙表面也可進行劃痕實驗
由于采用了獨特的力傳感器控制技術，微米劃痕系統可檢測載荷的偏差，并且通過主動力反饋系統來修正該偏差。微米劃痕系統即使在粗糙表面和曲面上也可獲得可靠的測量結果。
多種劃痕測試功能具有多個測試模式
•漸近的、恒定的或臺階式的載荷
•多次磨損測試可使用單次或多次/往復

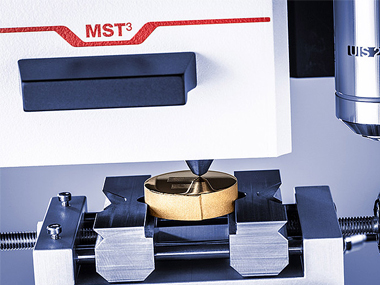

•可以快速輕松地更換夾具上的劃痕針尖
•可使用不同類型的劃痕針尖：球形、錐形、維氏、努氏、刀具等

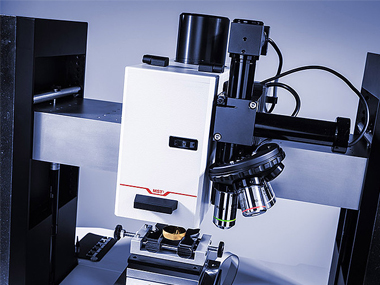

高質量光學成像系統帶“自動跟蹤聚焦”
集成顯微鏡包括配置高質量物鏡的轉塔和 USB 照相機。“跟蹤聚焦”功能可以將進行多個劃痕的 Z 樣品臺自動聚焦到正確位置。
典型應用
•汽車保險杠漆的附著力
•汽車透明清漆
•涂層表面的物理特性分析
•硬質涂層（PVD、CVD 涂層）：厚度范圍為 1 微米至 20 微米
•熱/等離子噴涂涂料
技術規格
|
劃痕深度 |
精細量程 |
最大量程 |
|
最大位移 [μm] |
100 |
1000 |
|
深度分辨率 [nm] |
0.05 |
0.5 |
|
本底噪音 [rms] [nm]* |
1.5 |
|
|
|
|
法向載荷 |
精細量程 |
最大量程 |
|
最大載荷 [N] |
10 |
30 |
|
載荷分辨率 [mN] |
0.01 |
0.03 |
|
本底噪音 [rms] [μN]* |
100 |
|
|
|
|
摩擦力 |
精細量程 |
最大量程 |
|
最大摩擦力 [N] |
10 |
30 |
|
摩擦力分辨率 [mN] |
0.01 |
0.03 |
*理想實驗室條件下規定的本底噪音值，并使用減震臺。
