LFA 467 HyperFlash – 閃射法導熱儀寬廣的溫度范圍，從 -100°C 到 500°C

無須更換檢測器或爐體， LFA467 HyperFlash在同一臺儀器上可實現 -100°C 到 500°C 的寬廣溫度范圍。加上目前市場上種類最豐富的可選配件，開創了熱物性測量的新天地。

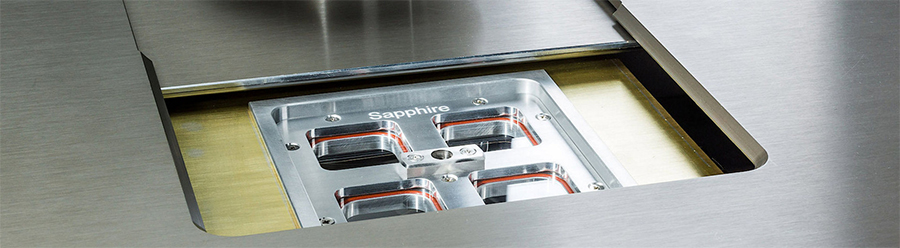

進樣器附有 16 個樣品位，樣品容納量為原來的 4 倍

LFA 467 HyperFlash 的一大優勢是可以在整個溫度范圍內連續測量 16 個樣品，大大縮短了測量時間。液氮補給系統可以實現對檢測器與爐體的自動補充液氮，保證儀器全天候不間斷測量。

ZoomOptics 得到的測量結果更準確，減少測量誤差

專利技術的 ZoomOptics 優化了檢測器的檢測范圍，從而消除了孔徑光闌的影響。顯著增加了測量結果的精度。

極高的采樣頻率(2MHz)，特別適合于薄膜樣品

薄膜樣品及高導熱材料需要快速的數據采集速率，來精確地記錄樣品上表面的升溫過程。LFA 467 HyperFlash 可以提供 2MHz 的數據采集速率，這是 LFA 系統前所未有的。

LFA 467 HyperFlash® - 技術參數

• 溫度范圍：-100°C/RT … 500°C(LFA 467)

• 可選擇不同紅外傳感器，以在不同溫度范圍獲得最 佳信號響應

• ZoomOptics 功能，優化紅外測溫信噪比

• 激光源：氙 燈，能量可調

• 導熱系數：0.1 … 4000W/mK

• 樣品尺寸：方形 8 x 8mm，10 x 10mm 圓形 Ø10mm，Ø12.7mm，Ø25.4mm 厚度 0.01 … 6mm

• 測試氣氛：惰性或氧化

• 樣品形態：固體、液體、粉末、薄膜

• 自動進樣器：最多 16 個樣品位(LFA 467)

• 冷卻設備：液氮制冷(選配)

• 全新測量系統，尤其適合薄膜材料

LFA 467 HyperFlash® - 應用實例

Pyroceram 標樣測試 - 更大的裝樣數，更高的測試效率

LFA 467 HyperFlash® 的高樣品裝載量可以提高操作效率。LFA 467 HyperFlash® 最多可裝載16個樣品。這在保證測試質量的前提下顯著節省測試時間和精力。

集成的自動進樣器可以保證整個溫度范圍內、每個位置上的每一個樣品都處于最佳位置。測量時，系統對所有樣品同時進行加熱或冷卻，然后逐一測量。這樣可以大大節省測試時間。

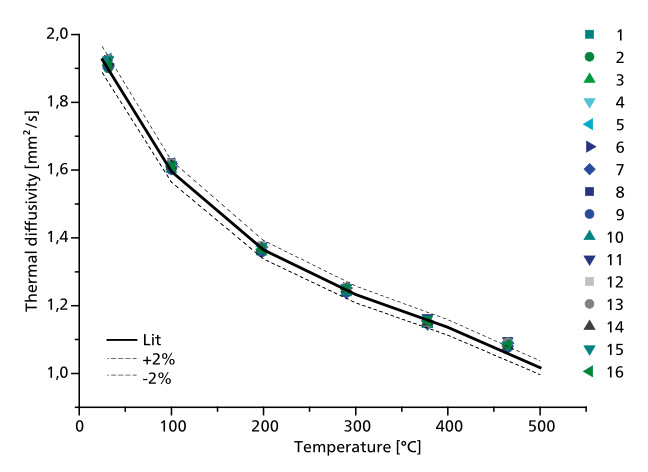

譜圖顯示了使用 LFA 467 一次裝載 16 個 Pyroceram 樣品(厚度為 2.5mm，直徑為 12.7mm)進行室溫至 500℃ 的測試。測量結果與理論值之間的偏差 < 2%。

集成自動進樣器可同時測試 16 個樣品，并具有極高的精度和重現性。

鎳基合金 - 全溫度范圍內的高精度

圖中曲線為標樣 Inconel 600 的熱擴散系數(紅點)、導熱系數(藍點)和比熱(黑點)測試結果。測量覆蓋 LFA 467 HyperFlash® 完整溫度范圍(-100℃ 至 500℃)。與理論值(實線)相比，實測數據點的偏差均小于±3%，精度水平普遍好于±3%。

LFA 467：在一次測量中即可完成全溫度范圍的熱擴散系數測試。圖中樣品為 Inconel 600 標樣，實線為文獻數據。

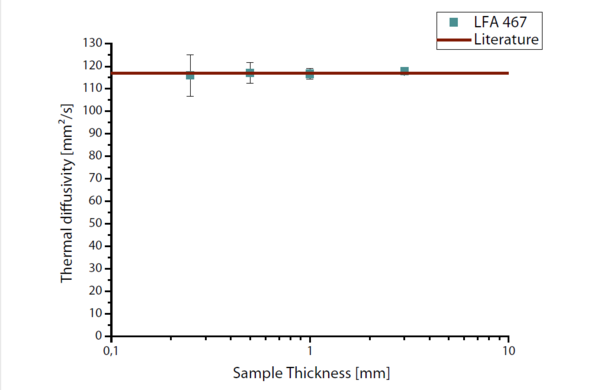

高導熱銅箔圖中展示了不同厚度的銅樣品的測量數據，這個實例清楚地表明，該系統可以成功地測試具有很高熱擴散系數的樣品，另外，將樣品厚度從3.0mm減小到0.25mm進行測試對比可見，即使樣品很薄仍可獲得很高的測試精度。

此類測試得益于 LFA 467 HyperFlash® 具有高達 2MHz 的數據采集速率和低至 20µs 的脈沖寬度。

當樣品厚度降低時，其厚度不確定性對誤差的影響將增大。因此對于較薄的樣品測試，樣品的制備與厚度測量都需格外小心。

LFA 467：不論樣品的厚薄程度，測試得到的銅樣品的熱擴散系數與理論值都十分吻合
