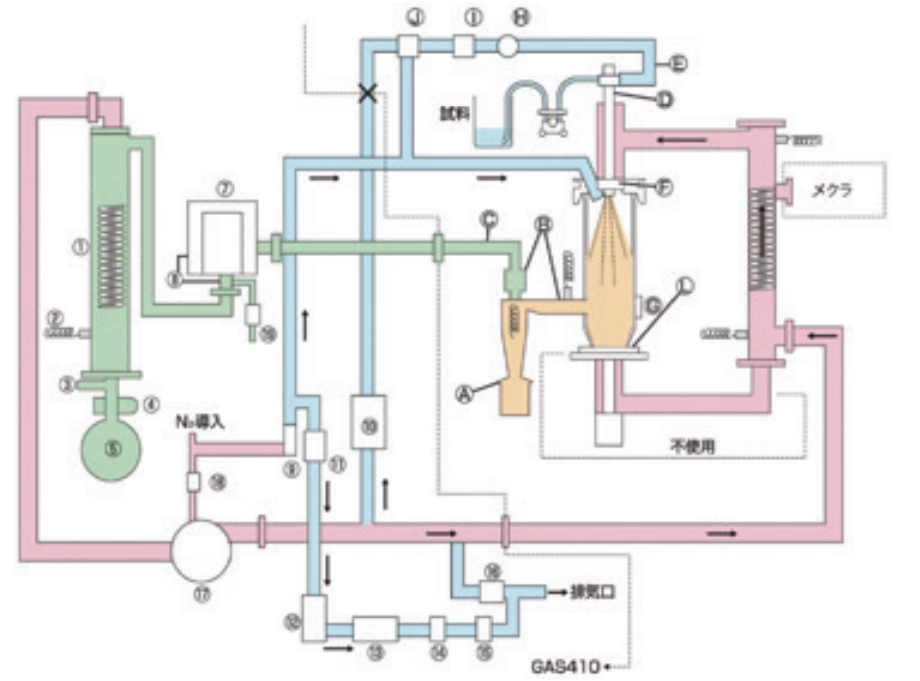

序號

部品名

序號

部品名

1

蒸發器

A

O型圈

2

傳感器

B

密封圈

3

球閥

C

波紋管

4

燒瓶夾

D

噴霧噴嘴

5

回收燒瓶

E

繞形管

6

過濾器元件

F

鋁制蜂窩整流器

7

過濾器腔

G

安全帽

8

差壓計

H

壓力表

9

流量計（N2導入用）

I

頂針閥

10

壓縮機

J

三通閥

11

電磁閥（N2控制用）

K

電磁閥

12

流量計（O2濃度用）

L

密封圈

13

過濾器

14

泵

15

O2傳感器

16

電磁閥（排氣用）

17

鼓風機

18

電磁閥（N2導入用）

19

電磁閥（送氣用）

型號

GAS410

溶劑回收方式

凝縮器＋冷凍機

性能

循環氣體

氮氣（通過與ADL311S-A、GB210-A、DL410連接密閉循環）

循環風量

0.12～0.65m3/min

構成

空壓機（噴霧用）

直線往復式空壓機

循環鼓風機

羅茨鼓風機

溶劑回收容器

2L燒瓶

冷凍機

風冷全密閉式，400W R404A

溶劑回收結構

凝縮器冷卻結構

過濾器

濾筒型過濾器

操作面板

冷凝器溫度顯示監視器

過濾器差壓計（過濾器篩眼堵塞監視）

氧濃度監視器

鼓風機風量調整旋鈕

氧氣傳感器

燃料電池傳感器

泵

氧氣傳感器循環用

安全裝置

氧濃度計、可燃性氣體警報器、過電流漏電保護開關、N2強制導入（拔噴嘴時）

規格

外形尺寸

W710×D950×H1450mm

重量

約130kg

電源（50/60Hz）額定電流

AC200～240V 5A

必要N2量

0.2MPa設定時，30L/h

附屬品

連接相關部品一套、2L燒瓶
